EL TABLERO KAMISHIBAI COMO HERRAMIENTA DE APRENDIZAJE Y MEJORA CONTINUA

El tablero Kamishibai es una herramienta de gestión visual originada en el Sistema de Producción Toyota (TPS), utilizada para confirmar el cumplimiento del trabajo estándar, sostener la disciplina operativa y detectar desviaciones en los procesos en el gemba.

El tablero Kamishibai nació en Toyota como una herramienta visual para reforzar el pilar del jidoka y asegurar la disciplina en la realización de tareas estandarizadas. Su origen conceptual proviene del teatro japonés de láminas —kami (papel) + shibai (drama)—, una forma tradicional de narración en la que se utilizan tarjetas para contar una historia. Toyota tomó este principio visual y lo transformó en un mecanismo de auditoría simple, efectivo y profundamente alineado con la cultura Lean.

Durante la consolidación del Sistema de Producción Toyota en las décadas de 1970 y 1980, la compañía detectó la necesidad de contar con una herramienta que permitiera a supervisores y equipos verificar de manera rápida y transparente si las actividades críticas se ejecutaban de acuerdo con el estándar. Fue entonces cuando se adoptó el Kamishibai: un tablero con tarjetas bicolores que representan tareas a auditar. Cada tarjeta se retira, se revisa y luego se devuelve mostrando el color que indica su cumplimiento o desvío.

En Toyota, el Kamishibai nunca fue simplemente un sistema de control, fue concebido como un recurso para enseñar, reforzar hábitos, promover el trabajo en equipo y fomentar el genchi genbutsu (ir al lugar donde ocurre el trabajo). Su simplicidad permitió que cualquier líder —desde supervisores hasta gerentes senior— pudiera realizar auditorías cortas y frecuentes, fortaleciendo la constancia del proceso sin generar burocracia.

Con el tiempo, el Kamishibai se convirtió en uno de los símbolos más claros de la filosofía TPS: gestionar visualmente, centrarse en el proceso, desarrollar personas y sostener la mejora continua. Hoy es una herramienta ampliamente utilizada en industrias de todo el mundo que buscan reproducir la cultura de disciplina, aprendizaje y transparencia que caracteriza al sistema de Toyota.

Su principal valor no reside en la medición de resultados, sino en la verificación sistemática de condiciones de proceso que permiten asegurar la estabilidad y la mejora continua de los sistemas productivos y administrativos.

El Kamishibai se reconoce como un mecanismo estructurado de auditoría visual que contribuye a transformar los estándares en prácticas sostenibles y visibles para todos los niveles de la organización, alineándose con los principios Lean de transparencia, aprendizaje organizacional y Kaizen.

FUNDAMENTOS

El tablero Kamishibai actúa como un mecanismo integrador dentro del Sistema de Producción Toyota, conectando el trabajo estandarizado, el liderazgo operativo y la mejora continua mediante la confirmación visual y sistemática de los procesos en el gemba.

INTEGRACIÓN CON EL TPS

El funcionamiento del Kamishibai está inseparablemente ligado al concepto de gemba, entendido como el lugar real donde se crea el valor. En el TPS, se considera que las decisiones relevantes deben basarse en la observación directa del proceso, principio conocido como Genchi Genbutsu.

El tablero Kamishibai tiene sentido únicamente cuando es utilizado en la planta de producción (el gemba), ya que su función no es registrar información en abstracto, sino guiar la observación estructurada del proceso real. En este sentido, el Kamishibai se convierte en un elemento clave del aprendizaje organizacional y el desarrollo de capacidades de liderazgo operativo.

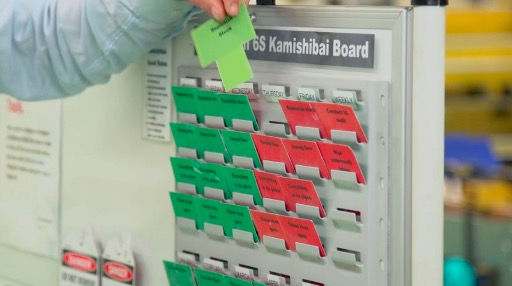

ESTRUCTURA DEL TABLERO KAMISHIBAI

Tablero físico o visual ubicado en el gemba.

• Tarjetas Kamishibai (T-Cards), generalmente bicolores.

• Preguntas de auditoría claras, observables y binarias.

• Definición de responsables y frecuencias (diaria, semanal, mensual).




El uso del color (comúnmente verde/rojo) permite identificar visualmente el estado del proceso sin necesidad de interpretación adicional, reforzando el principio Lean de “hacer que los problemas sean visibles” (Toyota TPS).

PROPÓSITO

La mayor dificultad cuando se implanta una cultura Lean es la de generar nuevos hábitos en los equipos de trabajo. En Lean siempre hablamos de flujo continuo y equilibrado en todos los procesos. Por lo tanto, cuando planteamos evaluaciones al personal y procesos también buscamos un “flujo continuo y equilibrado de evaluaciones”. La razón es simple, no solo buscamos comprobar que se ha entendido la lección, sino también generar un hábito concreto.

En Toyota, el tablero Kamishibai se utiliza principalmente para confirmar la ejecución del trabajo estándar, Realizar auditorías de proceso en el gemba, Soportar el Leader Standard Work (LSW), Facilitar auditorías en capas (Layered Process Audits), Visualizar desviaciones antes de que impacten en resultados.

El principio rector es que la variabilidad del proceso debe detectarse lo más cerca posible de su origen, evitando depender exclusivamente de indicadores finales o reportes retrospectivos.

MODELOS DE APLICACIÓN

A continuación, se describen las dos maneras más simples para aplicar el Tablero en el Gemba.

Verificación de tareas que se realizan en forma periódica

Por ejemplo: gamas de autocontrol de procesos. En este caso, se escriben las tareas a realizar en las tarjetas y se colocan por el lado rojo. A medida que se van ejecutando las tareas se voltean para mostrar el lado verde, de esta forma verás desde cualquier punto de la planta si las tareas que están en la tarjeta se han ejecutado o no y podrás tomar acciones para saber por qué no se han podido ejecutar las tareas programadas.

Verificación de procesos y análisis de desvíos

Se pretende generar el hábito de comprobar el estándar y analizar desviaciones. En este caso se colocan unos casilleros con las tarjetas y a medida que se comprueba el estándar se colocan en el panel por el lado verde si el resultado es “Dentro del Estándar” y por el lado rojo si el resultado es “Fuera del Estándar”. Al lado del panel de tarjetas se ubica una pizarra para que, en caso de que el proceso esté fuera del estándar, se desarrolle la descripción de lo ocurrido, cual fue la causa y qué contramedida se tomó.

PROYECTO DE IMPLEMENTACIÓN DEL TABLERO KAMISHIBAI

A continuación, se definirán y desarrollan las consideraciones previas para lograr una operación exitosa del sistema.

Definición de los componentes del sistema Kamishibai

Tablero

Deberá estar ubicado en la línea de producción, visible para operadores y supervisores y estar organizado por frecuencia (diaria / semanal / mensual).

Tarjetas Kamishibai (T-cards)

Cada tarjeta representa una verificación. Deberán contener preguntas claras, observables y objetivas. Deberán ser Bicolores (verde / rojo).

Campos mínimos: Área/Equipo, Pregunta de verificación (binaria), Método de verificación, Frecuencia, Responsable, N° estándar (código de instrucción), Espacio para observaciones cortas.

Soporte

Debe contener ranuras para alojar las T‑cards (tarjetas verde/rojo).

GUÍA DE IMPLEMENTACIÓN

PASO 1 

Selección del proceso y célula.

Este deberá ser repetitivo, con estándares definidos, donde una falla genera impacto en seguridad y calidad.

Célula: Estación de “montaje de rueda al buje” en Trim & Final.

Takt: (Completar con el takt real de tu línea).

Riesgos críticos: seguridad (EPP, caída de rueda), calidad (par de apriete, patrón, daño de rosca), entrega (no-montaje, retrabajo).

PASO 2 

Definición de las verificaciones Kamishibai.

Las preguntas deben poder responderse de forma binaria (por “Sí” o por “No”), deben ser observables en el gemba y estar relacionadas con el estándar.

Verificaciones Kamishibai:

¿El operador utiliza EPP?

¿Se torquean los tornillos según estándar?

¿El poka‑yoke está activo?

¿Se mantiene el orden y limpieza del puesto (5S)?

PASO 3 

Diseñar las tarjetas Kamishibai

Cada tarjeta debe incluir el nombre del Proceso / puesto, Pregunta de verificación, Frecuencia, Responsable y código de colores.

🟢 Verde: condición normal

🔴 Rojo: condición anormal

PASO 4 

Diseñar y ubicar el tablero

El tablero debe estar en el gemba, mostrar el estado a simple vista, separar tarjetas diarias y semanales. Nunca debe quedar oculto ni en oficinas.

MANUAL DE APLICACIÓN DEL TABLERO KAMISHIBAI

En principio, se desarrollará un ejemplo genérico de manejo del tablero. Luego se desarrollará un ejemplo típico perteneciente a la diaria de una línea de armado de ruedas automotrices.

CASO GENÉRICO

Ejecución Diaria del Kamishibai

1.        El líder toma una tarjeta del tablero.

2.        Va al gemba.

3.        Observa el proceso (sin interrumpir).

4.        Verifica el estándar.

5.        Devuelve la tarjeta:

Si cumple: 🟢

Si no cumple: 🔴

Una vez detectado el desvío: Se observa el proceso sin juzgar al operario.

6.        Tratamiento de tarjetas rojas

Una tarjeta roja no es una falla, es una señal. Ante tarjeta roja:

A.         Contención inmediata (si aplica).

B.         Registrar la anormalidad.

C.        Identificar causa raíz (5 Por Qué).

D.        Definir contramedida.

E.          Revisar: Seguimiento en reunión diaria (10 a 15 min.).

Nunca volver la tarjeta a verde sin acción.

7.        Sostenimiento del sistema

Para que el Kamishibai funcione debe usarse todos los días. Las acciones deben cerrarse. El liderazgo debe participar. Un Kamishibai sin disciplina diaria pierde valor rápidamente.  Cabe destacar que, los resultados obtenidos del Kamishibai pueden ser aprovechados en matrices de cumplimiento auxiliares para realizar seguimiento y mantener la trazabilidad de los procesos.

CASO PARTICULAR

Definición de los Estándares técnicos mínimos

Par de tuerca de rueda: 103 N·m (holgura típica de Toyota turismo; verificar por modelo).

Patrón de apriete: estrella/cruz (confirmado en manuales de servicio; disponibles vía TIS).

Estado roscas/espárragos: limpios y secos (sin lubricante, salvo instrucción específica en RM). (vía TIS/Owner’s Manual).

TPMS/valvulería: no dañada; tapón presente; torque de válvula según modelo. (tabla TPMS/TWMS en Toyota-Tech).

Nota: Si la planta monta otros modelos (p. ej., Hilux/LC); Se deberá sustituir por el par correspondiente de la tabla oficial Toyota-Tech (v.g., Hilux 4x2 acero 152 N·m, aleación 121 N·m; Land Cruiser 300 aleación 131 N·m, acero 209 N·m).

Ejecución Diaria del Kamishibai

A continuación, se describen los puntos a tratar por el líder de equipo o supervisor de primera línea.

D1. EPP y ergonomía

Pregunta: ¿El operador usa EPP completo (guantes anti‑corte, calzado, protección ocular) según estándar de célula?

Método: observación directa al inicio del turno.

Criterio: todo EPP conforme. Verde si cumple; Rojo si falta algo.

D2. Estado de espárragos y tuercas

Pregunta: ¿Espárragos limpios, sin rebabas, roscas secas; tuercas correctas para la rueda?

Método: inspección visual/tacto en 1 rueda por unidad auditada.

Criterio: sin óxido, sin contaminación, pieza correcta.

D3. Posicionamiento de rueda y centrado

Pregunta: ¿La rueda se centra correctamente en el cubo sin golpeteos ni palanca?

Método: observación del método de manipulación.

Criterio: sin daño al centro ni rayas al disco.

D4. Patrón de apriete

Pregunta: ¿Se aplica patrón estrella/cruz y pre‑apriete antes de torque final?

Método: observación del ciclo con atornillador DC.

Criterio: secuencia correcta documentada.

D5. Par de apriete final

Pregunta: ¿El par final corresponde a 103 N·m (Corolla 2019+), con OK en el controlador DC?

Método: lectura del controlador (OK/NOK) y muestreo con llave dinamométrica de verificación (1 rueda / hora).

Criterio: todos los puntos OK; si algún NOK, Rojo y contención.

D6. Secuencia de verificación y marca

Pregunta: ¿Se coloca testigo de torque (pintura o clip indicador) en las 5 tuercas tras OK?

Método: observación + evidencia visual en la rueda.

Criterio: 5 marcas presentes, orientadas.

D7. Integridad TPMS/Valvulería

Pregunta: ¿Válvula/TPMS sin daño, tapón presente; torque de válvula conforme modelo?

Método: vistazo rápido + par de válvula por lote.

Criterio: sin fugas ni daño; torque conforme a tabla TPMS/TWMS.

Ejecución Semanal del Kamishibai

A continuación, se describen los puntos a tratar por el jefe de área o ingeniero de proceso.

S1. Calibración del atornillador DC

Pregunta: ¿Control de torque (calibración/verificación) vigente y trazable?

Método: revisión etiqueta/calendario + prueba en banco.

Criterio: certificado vigente; dispersión dentro de tolerancia.

S2. Auditoría cruzada de par con llave patrón

Pregunta: ¿Muestreo aleatorio (n≥5 ruedas/semana) con llave patrón confirma 103 N·m ± tolerancia?

Método: check con llave calibrada.

Criterio: 100% dentro de especificación.

S3. Error‑proofing (Poka‑Yoke)

Pregunta: ¿El sistema evita montar llanta/tuerca incorrecta (sensor, guía, cart de kitting)?

Método: revisión dispositivos y registros de alarma.

·       Criterio: Poka‑yoke operativo; alarmas atendidas.

Ejecución Mensual del Kamishibai

A continuación, se describen los puntos a tratar por la gerencia o LSW.

M1. Cumplimiento del estándar de trabajo (STW)

Pregunta: ¿STW vigente, visible, y operadores entrenados y certificados?

Método: entrevista breve + observación.

Criterio: 100% capacitado y Firma vigente.

M2. Tendencias de anormalidades (Kamishibai + Andon)

Pregunta: ¿Se analizan tarjetas rojas/andon del mes y se cierran contramedidas?

Método: revisión de bitácora Kamishibai y A3/PDCA.

Criterio: 100% cierre dentro de plazo; reincidencias tendientes a la baja.

El tablero Kamishibai constituye una herramienta fundamental del Sistema de Producción Toyota para sostener estándares, desarrollar liderazgo y promover mejora continua basada en hechos. En contextos industriales y de servicios, su implementación disciplinada contribuye a cerrar la brecha entre el estándar definido y la realidad operativa del proceso, alineándose con los principios centrales del pensamiento Lean.

REFERENCIAS

• Imai, M. (1997). Gemba Kaizen. McGraw-Hill.

• Liker, J. K. (2004). The Toyota Way. McGraw-Hill.

• Niederstadt, J. (2013). Kamishibai Boards: A Lean Visual Management System That Supports Layered Audits. Productivity Press.

• Toyota Motor Corporation. Toyota Production System (TPS) Overview.

• Toyota Production System Support Center (TSSC).

• Toyota Tech (Europa), tabla de pares de rueda por modelo.

• Toyota UK Magazine, guías TPS Genba / Genchi Genbutsu.

• Toyota Global – Quality Assurance Activities.
